ТУ 16.К99-036-2007

Область использования

Кабели симметричные, пучковой скрутки, огнестойкие, безгалогенные, предназначены для групповой стационарной прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS. Кабели КПСЭнг-FRHF имеют класс пожарной опасности П1.1.1.2.1 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют соответствующие сертификаты пожарной безопасности. Сертифицированы в системе ГОСТ Р.

Допускается применение кабелей в СОУЭ без использования негорючих коробов и кабельных каналов (в соответствии с письмом №19-2-5-4376 МЧС России). Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.

Конструкция

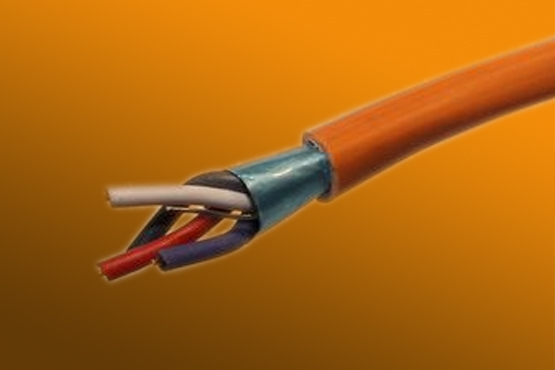

Однопроволочные медные жилы сечением от 0,2 до 2,5 ммІ с изоляцией из огнестойкой кремнийорганической резины, с общим экраном из алюмолавсановой ленты и с контактным проводником из медной луженой проволоки, в оболочке из безгалогенной полимерной композиции повышенной масло-бензостойкости. Оболочка оранжевого цвета.

Электрические параметры
Номинальное сечение жил S, мм2	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Диаметр жил d, мм	0,5	0,7	0,8	1	1,1	1,4	1,8
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом / км	192,0	126,0	74,8	51,0	37,6	25,2	16,0
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км	100	100	100	100	100	100	100
Электрическая ёмкость пары, не более, нФ /км	85	90	95	100	105	110	115
Коэффициент затухания на частоте 1 кГц, не более, дБ / км	2,00	1,50	1,30	1,20	0,95	0,70	0,50
Рабочее напряжение, не более, В	300	300	300	300	300	300	300

Массогабаритные и эксплуатационные параметры
Маркоразмер	Диаметр жилы, d, мм	Наружный размер, Dн, не более, мм	Мин. радиус изгиба, мм	Расчетная масса 1 км, кг	Диапазон рабочих температур, °С	Срок службы, не менее лет
КПСЭнг(A)-FRHF 3х0,2	0,5	5,60	10 Х Dн допускается однократно 7 Х Dн	39,1	монтаж: –10 ч 50 эксплуат.: –50 ч 70	15
КПСЭнг(A)-FRHF 4х0,2		6,00		48,4
КПСЭнг(A)-FRHF 3х0,35	0,7	6,30		48,7
КПСЭнг(A)-FRHF 4х0,35		6,75		60,9
КПСЭнг(A)-FRHF 3х0,5	0,8	6,60		55,8
КПСЭнг(A)-FRHF 4х0,5		7,10		69,2
КПСЭнг(A)-FRHF 3х0,75	1	7,00		65,8
КПСЭнг(A)-FRHF 4х0,75		7,50		82,3
КПСЭнг(A)-FRHF 3х1,0	1,1	7,50		77,8
КПСЭнг(A)-FRHF 4х1,0		8,10		97,7
КПСЭнг(A)-FRHF 3х1,5	1,4	8,00		104,9
КПСЭнг(A)-FRHF 4х1,5		8,70		132,3
КПСЭнг(A)-FRHF 3х2,5	1,8	9,10		143,2
КПСЭнг(A)-FRHF 4х2,5		9,90		183,0

Пример записи условного обозначения кабеля при его заказе и в документации другого изделия: "Кабель КПСЭнг(A)-FRHF 3х0,5 ТУ 16.К99-036-2007"
