Провода реакторные с алюминиевой или медной токопроводящей жилой, с изоляцией из кремнийорганической резины, теплостойкие.
Провода предназначены для работы при напряжении свыше 1500 В до 10000 В включительно переменного тока частотой до 50 Гц и температуре окружающей среды от минус 60 °С до плюс 55 °С.
Выпускаются по ТУ 27.32.14-006-42264279-2017.
Алюминиевая жила |
Медная жила |

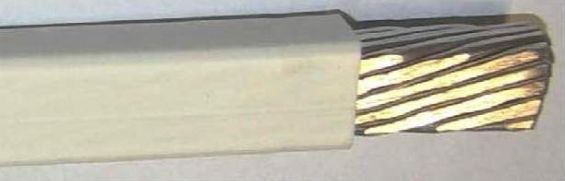

ПАЭРТП – провод с жилой прямоугольной формы, скрученной из эмалированных алюминиевых проводов, с изоляцией из кремнийорганической резины, теплостойкий. |
ПМЭРТП – провод с жилой прямоугольной формы, скрученной из эмалированных медных проводов, с изоляцией из кремнийорганической резины, теплостойкий. |

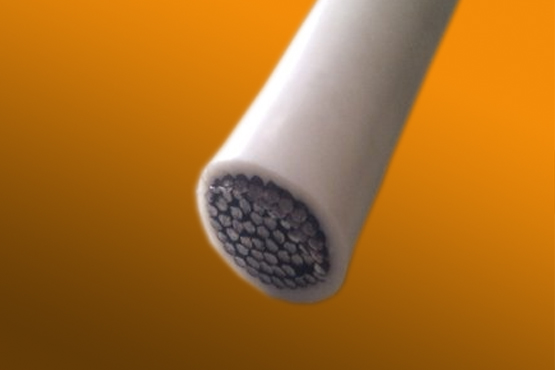

ПАЭРТ– то же, круглой формы. |
ПМЭРТ– то же, круглой формы. |
ПАРТП – провод с жилой прямоугольной формы, скрученной из алюминиевых проволок с изоляцией из кремнийорганической резины. |
ПМРТП – провод с жилой прямоугольной формы, скрученной из медных проволок с изоляцией из кремнийорганической резины. |
ПАРТ – то же, круглой формы. |
ПМРТ – то же, круглой формы. |
ПАИРТП – провод с жилой, прямоугольной формы, скрученной из алюминиевых проволок, каждая из которых изолирована полиимидной пленкой и под общей изоляцией из кремнийорганической резины. |
ПМИРТП – провод с жилой, прямоугольной формы, скрученной из медных проволок, каждая из которых изолирована полиимидной пленкой и под общей изоляцией из кремнийорганической резины. |
ПАИРТ – то же, круглой формы |
ПМИРТ – то же, круглой формы |
Номинальные сечения жилы, число и номинальный диаметр проволок, номинальные размеры и толщина изоляции, наружные размер, приведены в таблице ниже.
Номинальное
|
Номинальные размеры прямоугольной жилы, мм |
Номинальная
|
Номинальные наружные размеры, мм | |
ПАРТП, ПМРТП | ||||
60 70 95 100 120 150 185 200 240 300 360 |
8,0х8,5 8,0х10,7 9,0х12,0 10,1 х11,3 10,0х14,0 12,2х16 13,2х17,6 14,0х18,0 16,2х18,0 18,5х22,4 25,8х22,4 |
1,5 1,5 1,5 1,5 1,5 1,5 2,5 2,5 2,5 2,5 2,5 |
11х11,5 11х13,7 13,0х15,0 13,1х14,3 14,0х17,0 15,2х19,0 18,2х22,6 19,0х23,0 21,2х23,0 23,5х27,4 30,8х27,4 | |
ПАЭРТП, ПМЭРТП, ПАИРТП, ПМИРТП | ||||
40 60 80 100 120 140 150 160 180 240 300 360 |
7,5х7,5 8,0х8,5 10,0х10,0 10,1х11,3 12,4х12,4 13,9х13,9 16,0х12,0 14,6х14,6 15,5х15,5 17,8х17,8 20,0х20,0 25,8х22,4 |
2,0 2,0 2,0 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 |
11,5х11,5 12,0х12,5 14,0 х14,0 15,1х16,3 17,4х17,4 18,9х18,9 21,0х17,0 19,6х19,6 20,5х20,5 22,8х22,8 25,0х25,0 30,8х27,4 | |
ПАЭРТ, ПМЭРТ, ПАРТ, ПМРТ, ПАИРТ, ПМИРТ | ||||
40 50 60 100 120 140 150 160 180 240 300 360 |
8,78 9,80 10,31 13,72 14,43 16,13 16,35 16,98 17,98 20,74 23,11 25,95 25,34 |
2,0 2,0 2,0 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 |
12,8 13,8 14,4 18,8 19,5 21,2 21,8 22,0 23,0 25,8 28,2 31,0 30,3 | |
Примечание: - Габаритные размеры проводов, приведенные в таблице, являются справочными, необходимо уточнять при заказе. - По согласованию с потребителем допускаются другие конструктивные размеры провода. | ||||
|
|
|
|
|
Класс нагревостойкости проводов по ГОСТ 8865-87:
- ПАРТП, ПМРТП, ПАРТ, ПМРТ, ПАИРТП, ПАИРТ, ПМИРТП, ПМИРТ - Н (180°С);
- ПАЭРТП, ПАЭРТ, ПМЭРТП, ПМЭРТ, - F (155°С).
Виды климатического исполнения УХЛ, Т, категория размещения 1, 2 по ГОСТ 15150-69.
Номинальные сечения жилы от 40 до 360 мм2.
На жилу наложена изоляция из кремнийорганической резины.
На жиле допускается продольное наложение полиэтилентрофталантной ленты.
Относительная влажность 98% при температуре до 40°С.
Средняя годовая температура нагрева токопроводящей жилы провода составляет 120 °С, а для провода в тропическом исполнении 125 °С.
Воздействие соляного тумана, дождя, солнечного излучения, плесневых грибов.
Технические характеристики провода:
Радиус изгиба провода в процессе эксплуатации должен быть мм, не менее:
- 250 для провода сечением жил до 100 мм² включительно;
- 350 для проводов сечением жилы 100 до 180 мм² включительно;
- 600 для проводов сечением жил 240 мм² и более.
Испытательное напряжение провода 20000 В переменного тока частотой 50 Гц
в течение 1 мин.
Расчетная масса 1 км провода от 230 до1400 кг.
Строительная длина провода, м: оговаривается при заказе.
Условия хранения провода по ГОСТ 15150-69.
Особенности и преимущества:
- За счет применения жилы прямоугольного сечения существенно уменьшаются размеры реактора, что значительно сокращает расходы материалов, а также конструкция имеет ряд технических преимуществ - высокую энергоэффективность и электродинамическую стойкость.
- Провод обмоточный реакторный, с полиимидной пленкой обладает большой механической прочностью (к деформациям при изгибах) и нагревостойкостью, что повышает надежность его работы и соответственно срок службы.
Пример записи условного обозначения провода марки «ПМРТ» с жилой круглой формы, скрученной из медных проволок с изоляцией из кремнийорганической резины, с номинальным сечением токопроводящей жилы 95 мм2.
Провод ПМРТ-120 ТУ 27.32.14-006-42264279-2017;
То же в тропическом исполнении «Т»:
Провод ПМРТ-Т–120 ТУ 27.32.14-006-42264279-2017.
● Сертификат соответствия по ГОСТ-Р
● Соответствует требованиям «Технического регламента в области пожарной безопасности».← Назад в раздел
